全國(guó)服務(wù)咨詢(xún)熱線:
15621192655
15621192655

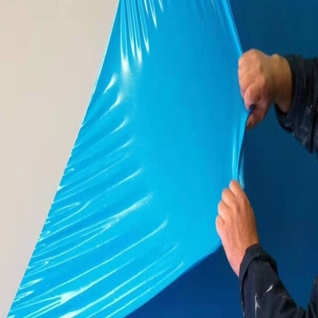

WPR-008水基可剝離涂料是一款水性自干型、不易燃、低味環(huán)保涂料，涂料固化后可以形成一層平整堅(jiān)韌、附著力適中、易剝離無(wú)殘留的涂膜。特別適用于環(huán)氧樹(shù)脂涂層、聚氨酯涂層以及陶瓷涂層表面做臨時(shí)保護(hù)，可防止灰塵、油污、油脂、飛銹以及漆霧等多種污染和輕度機(jī)械磨損。涂層同時(shí)具有良好的抗焊接飛濺性能和火焰蔓延性能，也適用于焊接時(shí)臨時(shí)保護(hù)。涂層耐候性能優(yōu)良，在經(jīng)過(guò)一段時(shí)間的外部曝曬后，仍有出色的可剝離性能。
產(chǎn)品特點(diǎn)
1.本產(chǎn)品是無(wú)毒、白色或彩色（顏色可定制）的水溶性粘稠液體。 2.不污染環(huán)境，對(duì)所保護(hù)的油漆、塑料、橡膠、金屬、玻璃等表面無(wú)不良影響，運(yùn)輸、儲(chǔ)存安全方便。 3.干膜耐光、耐候、耐蝕、耐水、耐化學(xué)品。 4.機(jī)械強(qiáng)度高，低溫不脆化，高溫不黏手，耐磨，耐劃傷。 5.相比與市場(chǎng)同類(lèi)產(chǎn)品，本產(chǎn)品具有更為優(yōu)異的拉伸強(qiáng)度、柔韌性和可剝離性，本產(chǎn)品干燥成膜后，易從物體上整張揭下，無(wú)需水及溶劑清洗。 6.開(kāi)封后半部經(jīng)充分?jǐn)嚢杈鶆蚣纯墒褂茫捎脟娡俊⑺⑼?、滾涂均可，自然干燥，表干1小時(shí)，實(shí)干24小時(shí)。
適用范圍
1、在裝配、操作和運(yùn)輸過(guò)程中，金屬、玻璃、塑料、橡膠等制品表面防護(hù)、成品保護(hù)； 2、船舶海洋工程、各類(lèi)鋼結(jié)構(gòu)、汽車(chē)、機(jī)械裝備、家具、地板等表面的漆膜防護(hù)； 3、手機(jī)觸屏、玻璃器件、光學(xué)透鏡、工藝品、雕塑的表面防護(hù)。
使用工藝
1.混合貯存過(guò)程中因氣溫變化、久置等原因，涂料可能會(huì)有稍微分層、沉淀、色素集中等表現(xiàn)，均屬正常現(xiàn)象，使用前應(yīng)充分?jǐn)嚢杈鶆颍ㄩ_(kāi)桶后機(jī)器攪拌15分鐘，確保分散均勻，不需稀釋?zhuān)?br>
2.需臨時(shí)保護(hù)的涂層表面應(yīng)經(jīng)過(guò)充分的固化且已完全干燥，表面必須潔凈、光滑、無(wú)污染。
3.將相鄰無(wú)需噴涂的表面用遮蔽物料掩蓋起來(lái)，縫隙、凹槽處和螺絲孔應(yīng)封住，以避免孔縫堵塞（掩蓋住某些區(qū)域，例如深的接縫和通道，避免可能發(fā)生的保護(hù)膜液體滲入），建議使用無(wú)氣噴涂施工。

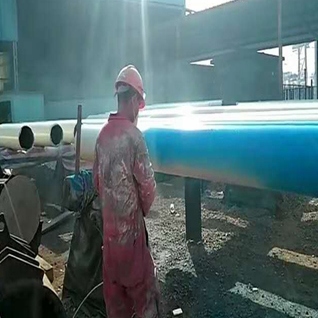

4.無(wú)氣噴涂（噴嘴壓力150~180千克力/平方厘米，噴嘴孔徑0.33~0.48毫米，噴涂幅度40~80度）。
理化指標(biāo)
| 外 觀 | 乳白色粘稠液體（可調(diào)色） |
|---|---|
| 粘度S | 1000～2000 mPa.s |
| 固體含量% | 52±2 |
| PH值 | 6.5-8.5 |
| 比重 | 1.0±0.1 |
干燥周期參數(shù)說(shuō)明
| 耐凍融性/-18℃，17h→23℃，7h | 不變質(zhì) | |||
|---|---|---|---|---|
| 表干時(shí)間（φ≤75%RH） | 2h（8℃） | 30min （23℃） | 15min（30℃） | 10min（60℃） |
| 實(shí)干時(shí)間（φ≤75%RH） | 4h（8℃） | 2h（23℃） | 1h（30℃） | 0.5 min（60℃） |
| 完全固化時(shí)間 | 10d | 7d | 4d | 1d |
| 復(fù)涂最短時(shí)間（大氣環(huán)境） | 2h | 30min | 15min | 10min |
| 復(fù)涂最長(zhǎng)時(shí)間（大氣環(huán)境） | 無(wú)限制 | 無(wú)限制 | 無(wú)限制 | 無(wú)限制 |
性能指標(biāo)參數(shù)說(shuō)明
| 檢驗(yàn)項(xiàng)目 | 指 標(biāo) | 檢測(cè)標(biāo)準(zhǔn) | |
|---|---|---|---|
| 耐凍融性，-18℃，17h→23℃，7h | 冰點(diǎn)后復(fù)融，不影響涂料使用，不變質(zhì) | GB/T9154 | |
| 耐熱性，80℃, 24h | 涂膜不起泡、不開(kāi)裂、不脫落，易剝離 | GB/T1735 | |
| 耐溫變性， 60℃ 2h,-18℃ 2h | 3循環(huán)涂膜不起泡、不開(kāi)裂、不脫落，易剝離 | JG/T25-2017 | |
| 耐水性，24h | 涂膜不起泡、不開(kāi)裂、不脫落，易剝離 | GB/T 5209 | |
| 耐人工老化性，600h | 涂膜不起泡、不開(kāi)裂、不脫落，易剝離 | GB/T1865 | |
| 漆膜強(qiáng)度干膜125μm | 斷裂延伸率，% | ≥200 | ISO 37 |
| 拉伸強(qiáng)度，MPa | ≥30 | ISO 37 | |
| 粘接強(qiáng)度，MPa | ≤0.5 | GB/T 5210 | |
涂層適應(yīng)性說(shuō)明
本涂料適用于完整配套涂層體系的臨時(shí)防護(hù)。前道涂層：雙組分胺固化環(huán)氧涂層、雙組分胺固化酚醛環(huán)氧涂層、脂肪族聚氨酯涂層、聚酯粉末涂層、 高溫固化后有機(jī)硅涂層。對(duì)于其他涂層表面適應(yīng)性，請(qǐng)咨詢(xún)創(chuàng)元同聚新材料科技（青島）有限公司。涂料剝除
涂層在室外暴露環(huán)境下最長(zhǎng)可剝離時(shí)間為12個(gè)月，但仍取決于實(shí)際膜厚、暴露條件和暴露時(shí)間。建議在施工場(chǎng)地建立涂層試驗(yàn)區(qū)域，以定期檢查涂層剝離是否容易，以免在涂層失效前造成不必要的損失。涂層最短剝離時(shí)間為涂層實(shí)干時(shí)間，最佳剝離性能一般在涂層完全固化后（23℃時(shí)，約7天）體現(xiàn)。涂層剝離時(shí)應(yīng)在環(huán)境溫度10℃～30℃之間進(jìn)行。注意事項(xiàng)
1.在噴涂過(guò)程中，建議使用遮蔽衣物和防護(hù)面具，以避免吸入及裸露皮膚沾染漆霧。包裝及貯存
1.包裝：20L白色塑料圓桶包裝，內(nèi)襯承重塑料袋。售后與服務(wù)
1.應(yīng)用戶的要求可提供現(xiàn)場(chǎng)的技術(shù)服務(wù)與指導(dǎo)。產(chǎn)品清單
當(dāng)前位置：
